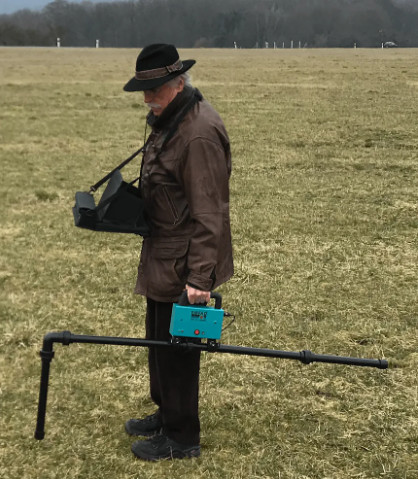

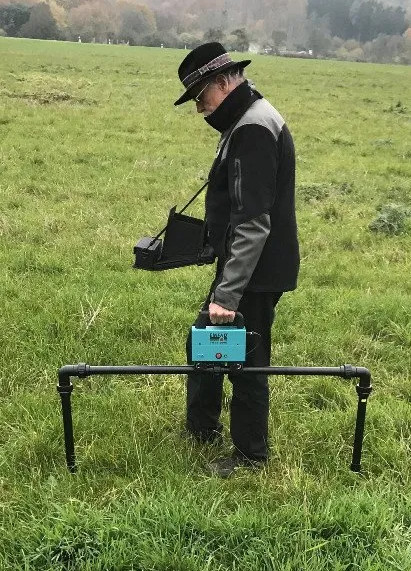

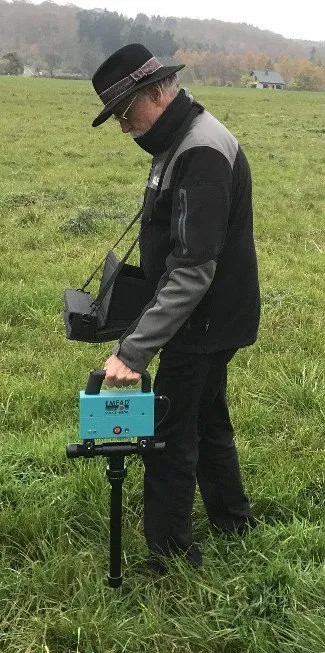

EMFAD ® - UG12 GPS


System czujników elektromagnetycznych:

EMFAD®-UG12 GPS jest systemem VLF (VLF = Very Long Frequency) i współpracuje na całym świecie z zewnętrznymi nadajnikami (stacjami radiowymi), a także aktywnie z własnym nadajnikiem. EMFAD® oznacza wykrywanie anomalii pola elektromagnetycznego, co oznacza, że ​​mierzone i analizowane są zmiany w polu elektromagnetycznym. W tym celu wykorzystuje się pola istniejących na świecie nadajników długofalowych lub sygnały własnego nadajnika.
W przeciwieństwie do wielu opisów innych producentów, mechanizm działania jest tutaj całkowicie jasny i również ujawniony.
Sygnały odbierane są szerokopasmowie za pomocą specjalnej anteny ferrytowej, wzmacniane i podawane w pełnym paśmie (do ok. 160 kHz) do przetwornika AD. Następnie następuje transformacja Fouriera (FFT), która przenosi sygnały z dziedziny czasu do dziedziny częstotliwości. Oznacza to, że natężenie pola na wszystkich częstotliwościach jest dostępne jednocześnie. Dopiero w następnym przetwarzaniu wybieranych i następnie zapisywanych jest do 7 pojedynczych sygnałów. Umożliwia to analizę z różnymi częstotliwościami nawet po zakończeniu pomiaru.

Urządzenia EMFAD® są opracowaniem niemieckim, urządzenia są produkowane w Niemczech. Również całe oprogramowanie znajduje się pod pełną kontrolą EMFAD®. Najnowsza generacja posiada teraz wbudowany odbiornik GPS. Oznacza to, że nie trzeba już rejestrować pomiarów w ustalonej siatce pomiarowej.


Zakresy częstotliwości:



  • Częstotliwości zewnętrzne: 0-160 kHz
  • Z własnym nadajnikiem: 19, 24, 33, 70, 90 i 124 kHz; Na życzenie klienta możliwe jest ustawienie innych częstotliwości.


Rejestracja pomiarów sterowana mikroprocesorem:



  • Automatyczny:  2 odczyty/sekundę, 1r/S, 1r/2S i 1r/4S
  • Ręczny: Ręczne wyzwalanie w każdym punkcie pomiarowym
  • Przechowywanie częstotliwości użytej do rejestracji pomiaru, a także kolejnych sześciu częstotliwości, których
       konfiguracja odbywa się automatycznie poprzez Bluetooth na TABLECIE.
Tylko przy jednym pomiarze wszystkie 7 częstotliwości są dostępne do szczegółowej oceny w EMFAD ® - EMUNI

Pomiar gęstości:

  • W zależności od długości kroku, prędkości kroku lub odległości punktu pomiarowego > = 10 cm


Głębokość pomiaru:



  • Pomiar poglądowy:> = 12 m
  • Pomiar detali: do 12 m

Masa/Waga: około 2,8 kg


Czas operacyjny:



  • Odbiornik / Bluetooth: około 6-8
  • Nadajnik: 4-6 godzin w zależności od mocy nadawania
  • TABLET: 9 godzin

Temperatura robocza:   od 10 do 55 C


Przetwarzanie danych:



  • Z oprogramowaniem do nagrywania i prezentacji EMFAD®
  • EMUNI w czasie rzeczywistym na TABLECIE
  • Z oprogramowaniem ewaluacyjnym EMFAD®
  • EMUNI do prezentacji, interpretacji, modelowania i drukowania 2D i 3D oraz HzEMSoft firmy EMTOMO LDA

Eksport danych:

Do dalszego przetwarzania i dokumentacji w Microsoft® EXCEL i SURFER® firmy Golden Software i nie tylko

Programy, które mogą przetwarzać pliki ASCII.
